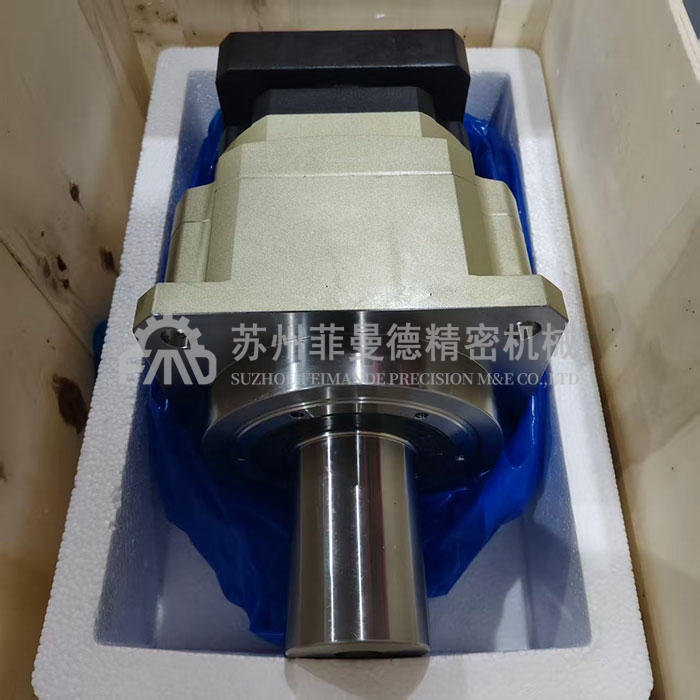

PB180精密双段斜齿行星减速机

PB180-L2 双段斜齿精密行星减速机

PB180-L2 是 贝加莱PB 系列180 方形法兰、双段（L2）斜齿精密行星，同轴式，重载大扭矩伺服配套，是 PB142 的上一档机型，用于大功率伺服定位场景。

型号示例：PB180-L2-050-S2-P2

• PB：斜齿精密行星；180：方形法兰框；L2 = 双段；050：减速比；S2：实心平键输出；P2：标准精密背隙

PB180产品特点

1. 斜齿齿轮：啮合平稳、振动低、噪音低，重合度高，承载、刚性优于同规格直齿行星；

2. 回程间隙：P2 标准级 ≤7 弧分；可选 P1 磨齿精密版≤5 弧分；P0 更精密型≤3 弧分

3. 传动效率：双段 L2 ≥94%，发热低，支持长时间连续伺服运行

4. 防护与润滑：IP65，内部合成**润滑脂，**免维护，任意方向安装（水平 / 竖直 / 倒装均可）

5. 输入锁紧：弹性夹套锁紧结构，电机同轴度好，适配各类大功率伺服电机，可定制输入法兰适配不同电机轴径

6. 两段斜齿行星串联，行星架一体化设计，高抗扭刚性；全部齿轮渗碳淬火 + 磨齿

7. 输入端可定制电机法兰，适配大功率伺服（电机轴*大适配 φ42）

性能参数（PB180-L2 双段）

• 标准减速比（双段）：12、15、20、25、30、35、40、50、60、70、80、90、100

• 额定输入转速：3000 rpm；*大输入转速：4500 rpm

• 额定输出扭矩：900~1200 Nm（随速比变化）；瞬时峰值扭矩约 3 倍额定扭矩，仅短时启停使用

• 重量：约 31 kg

• 输出轴：S2 实心平键输出（标准 φ45）；S1 圆轴可选

• 安装法兰：方形 180×180mm 法兰

• 扭转刚性：约 145 Nm/arcmin

• 允许径向力：约 14500 N；允许轴向力：约 7250 N。

PB180-L2应用：

大型龙门进给、数控旋转工作台、重型桁架机械手、大型激光切割设备、冶金自动化、重型包装伺服、光伏大型变位机构。

PB180选型注意事项

1. 扭矩安全系数：往复启停、急停工况，安全系数建议 1.5~2 倍；持续负载时额定输出扭矩必须大于实际持续扭矩

2. 转速：**连续运行不要超过 3000rpm 输入，高速会显著升温、降低寿命

3. 精度选择：普通定位 P2；高 精度定位选 P1或者P0
