PT精密换向器

基本原理与结构

1、采用螺旋锥齿轮（弧齿锥齿轮），输入动力 90° 换向，齿轮渗碳淬火 + 精密磨齿，箱体铝合金 / 铸铁。

2、速比固定：标准1:1、1:2，不能做无级变速

3、**指标：回程间隙（背隙），精密款≤6~12 弧分，适合伺服定位场景

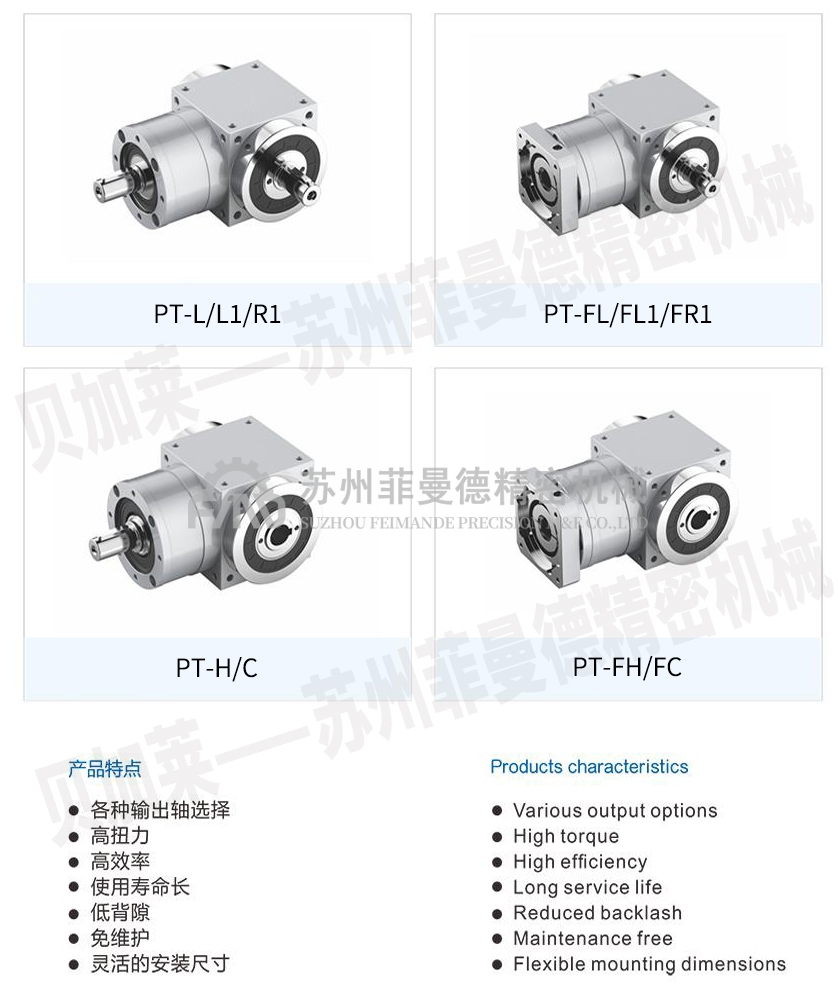

型号系列（** PT 系列， PT-FC/FH/FL 系列）

• 标准规格：PT065 / PT075 / PT090 / PT110 / PT140 / PT170 / PT210

• 输出型式后缀：

• FL：双出轴（左右双轴输出，同步传动）

• FR：单右出轴

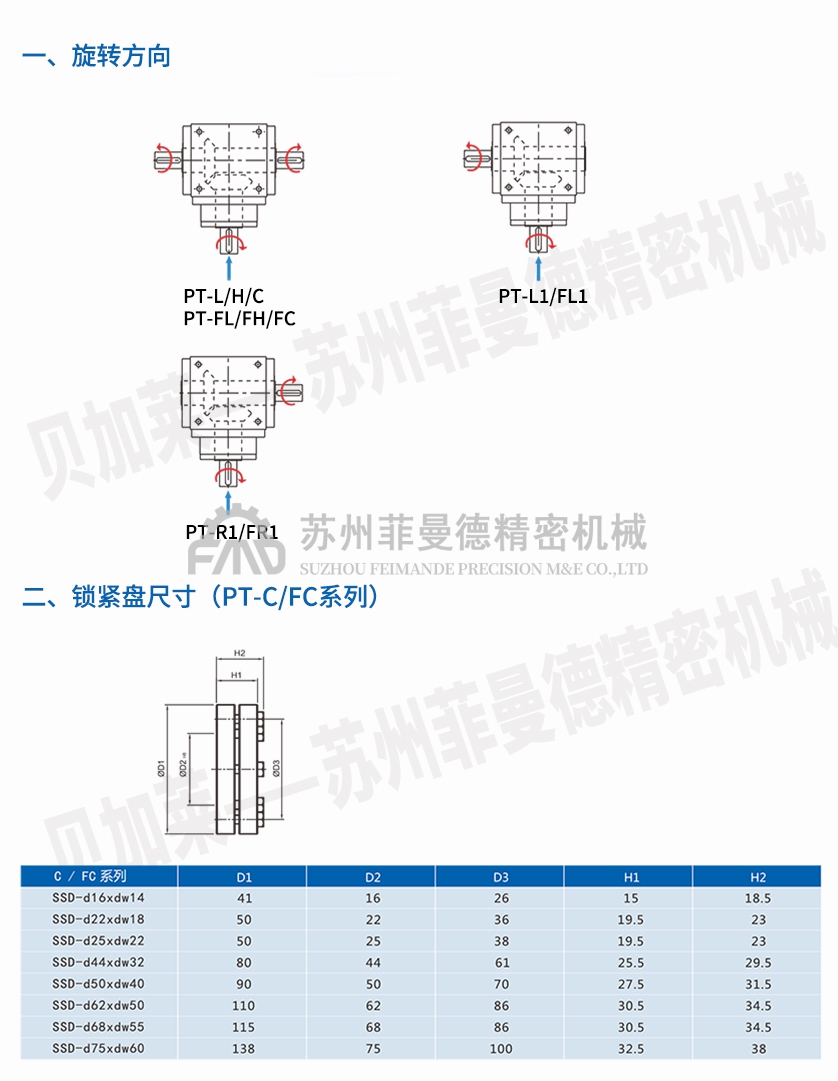

• FC：空心轴输出（孔输出，锁紧盘）

• FH：法兰输入，伺服电机直连安装

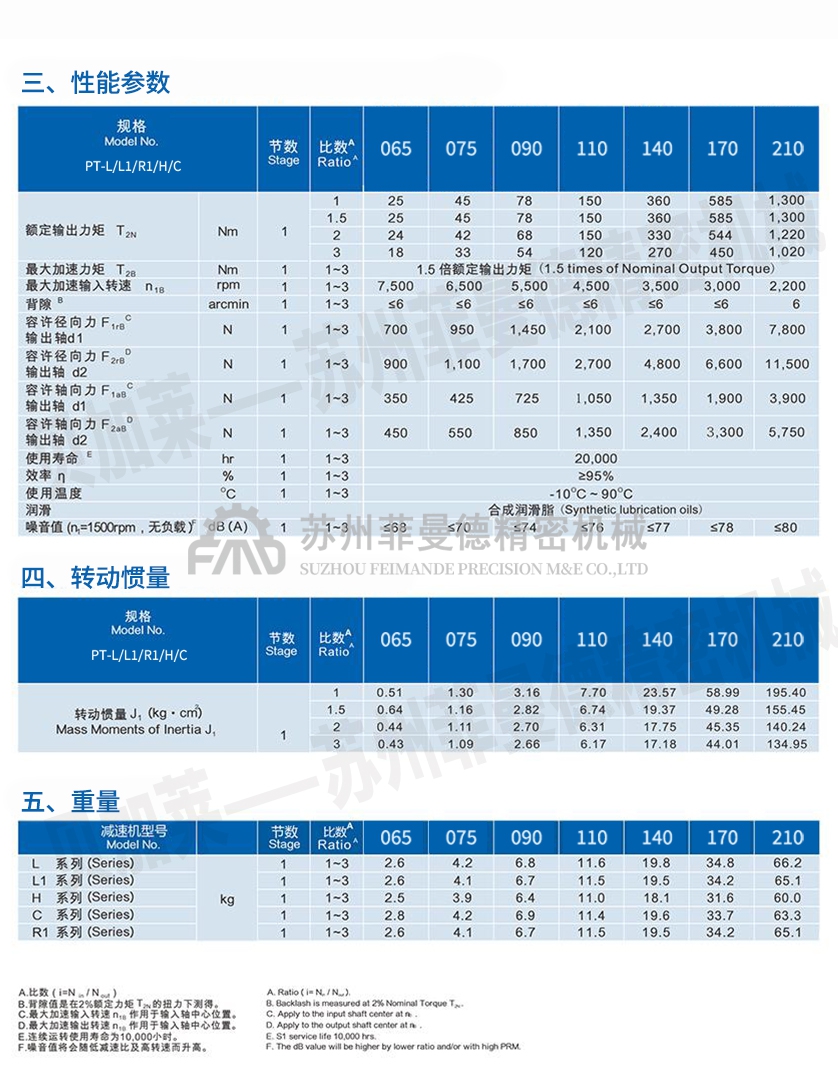

技术参数（**国产 AT）

1. 回程间隙：高精度段≤10 弧分，标准段≤12 弧分

2. 防护等级：IP65

3. 工作温度：-10℃ ~ +90℃

4. 齿轮硬度：HRC60~62，磨齿加工

5. 润滑：油浴润滑，部分型号宣称**免维护

6. 适配：伺服电机、步进电机，可法兰直连或轴输入

典型应用场景

• 自动化移栽、龙门同步、顶升机构

• 包装设备、机床、检测设备、3C 自动化

• 需要改变传动方向、狭小空间 90° 转角传动

• 多轴同步驱动（FL 双出轴，一台换向器带动两根轴同步）
