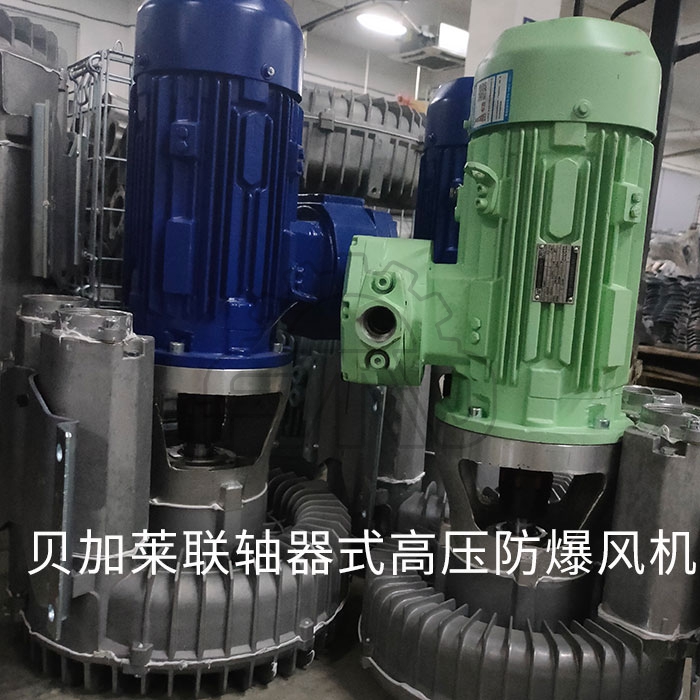

联轴器式高压漩涡气泵结构主要由联轴器、连接法兰、叶轮、机壳、进风口、电机、散热风叶等部件组成。贝加莱联轴器式高压漩涡风机机构上采用连接于主动轴上的主动端半联轴器、连接于从动轴上的从动端半联轴器。通过将电机转子轴与风机叶轮从动轴连接，传动动力运转。

贝加莱联轴器式漩涡风机的电机主轴与从动轴（风机叶轮轴）通过铸件安装，采用联轴器连接在同一轴线上，使得整个机组的传动部件在轴线方向上的窜动值变小，进而减少该窜动对风机精密部件的破坏，减小事故的发生的可能性，后期维护更换部件方便。

联轴器式漩涡气泵风机优点很多，但是目前情况是对加工零件的要求比较高，难点是解决对中问题，既是保证同心度，想要处理好这个问题比较麻烦，因为漩涡风机的转速很高，接近3000转每分，如果对中问题解决的不好，就会导致风机抖动异常，磨损加速，甚至可能断轴。所以这一点就需要对部件提高加工精度，导致设备成本增加。

贝加莱联轴器式高压漩涡风机结构特点：在联轴器型漩涡风机中，联轴器则是漩涡风机系统的重要组成部分，联轴器的主要作用是用来连接漩涡风机主轴电机与轴承座之间的两根轴，使之共同旋转并向机械零件传递扭矩。选用高质量联轴器作为高压漩涡气泵的**部件，具有高转速以及传动惯量大的特点。

以上是关于贝加莱联轴器式高压漩涡气泵风机结构的简单介绍，不足之处请指正。
